Reaktiv effekt – formel, enhet och påverkan på elnätet

Vad är reaktiv effekt?

Reaktiv effekt är effekt som pendlar mellan en källa och en last i ett växelströmssystem. Den omvandlas inte till nettot av nyttigt arbete, men behövs för att bygga upp elektriska och magnetiska fält. Reaktiv effekt betecknas Q och uppstår framför allt när spänning och ström är fasförskjutna, exempelvis i induktiva eller kapacitiva laster.

En elmotor behöver reaktiv effekt för sitt magnetfält, och samma sak gäller transformatorer. Reaktiv effekt är därför inte ”onödig” el. Däremot belastar den ledningar och annan nätutrustning utan att kunden använder den som nyttig energi. KTH:s genomgång av växelström och effekt beskriver grundprinciperna.

För en villaägare med solceller är det främst viktigt att förstå skillnaden mellan aktiv effekt, skenbar effekt och reaktiv effekt. För företag och industrier kan även mätning, nätkapacitet och villkoren i elnätsavtalet få större betydelse.

Vad är en reaktiv last?

En reaktiv last är en elektrisk last där ström och spänning inte ligger i fas. Induktiva laster har positiv reaktiv effekt och kapacitiva laster har negativ reaktiv effekt. Motorer och transformatorer är typiska exempel på utrustning där reaktiv effekt hör ihop med magnetfält. Även andra elektriska och elektroniska installationer kan bidra till en reaktiv last. En grundläggande förklaring av begreppet finns hos Nationalencyklopedin.

Aktiv, reaktiv och skenbar effekt

De tre effekttyperna beskriver olika delar av samma växelströmssystem:

Aktiv effekt driver till exempel belysning och apparater. Reaktiv effekt behövs för magnetiska och elektriska fält. Skenbar effekt visar hur mycket strömförsörjningen totalt belastas. I en effektriangel bildar den aktiva och reaktiva effekten de två räta sidorna, medan den skenbara effekten är hypotenusan.

Matematiskt gäller S² = P² + Q². Sambandet är användbart när två av storheterna är kända och den tredje ska beräknas. Det visar också varför en installation kan belasta ledningar med hög skenbar effekt även när den aktiva effekten är betydligt lägre.

Reaktiv effekt: formel och enheter

För enfas växelström beräknas reaktiv effekt med:

Q = U × I × sin φ

Här är U spänningen, I strömmen och φ fasvinkeln mellan spänning och ström. Resultatet anges i voltampere reaktiv, VAr, ofta i kvar när värdet är större.

Den aktiva effekten i enfas beräknas med:

P = U × I × cos φ

Den skenbara effekten i enfas är:

S = U × I

Formeln för skenbar effekt gäller direkt för enfas eller när spänning och ström avser motsvarande fasstorheter. Vid trefas, där U är huvudspänning och I är linjeström, används i stället:

• P = √3 × U × I × cos φ för aktiv effekt
• Q = √3 × U × I × sin φ för reaktiv effekt
• S = √3 × U × I för skenbar effekt

Vid praktiska mätningar ska du kontrollera mätvärdenas fas- och storhetsdefinitioner innan du väljer formel. Formlerna för trefas finns bland annat i Hushållningssällskapets handbok om energieffektivisering, medan KTH:s material om AC-effekt behandlar grundformlerna för enfas.

Räkneexempel för enfas

Anta att spänningen är 230 V, strömmen 10 A och fasvinkeln 30 grader. Då blir den reaktiva effekten:

Q = 230 × 10 × sin 30° = 1 150 VAr

Exemplet gäller enfas. För en trefasanläggning måste trefasformeln användas med rätt definition av huvudspänning och linjeström.

Effektfaktor och cos φ

Effektfaktorn beskriver förhållandet mellan aktiv och skenbar effekt:

cos φ = P/S

Effektfaktorn saknar enhet och ligger mellan 0 och 1 i den förenklade sinusformiga modellen. Ett värde närmare 1 innebär att en större andel av den skenbara effekten används som aktiv effekt. En lägre effektfaktor innebär större ström för samma aktiva effekt, vilket belastar ledningar och transformatorer mer.

Effektfaktorn är därmed ett sätt att beskriva hur effektivt en anslutning använder den kapacitet som strömmen tar i anspråk. Den ska inte förväxlas med verkningsgrad: cos φ beskriver fasförhållandet mellan aktiv och skenbar effekt, medan verkningsgrad används för att jämföra tillförd och nyttig energi eller effekt i en omvandling.

Reaktiv effekt i elnätet

Reaktiva strömmar tar kapacitet i elnätets ledningar och kan orsaka överföringsförluster. Nätet måste alltså hantera ström som inte motsvarar nyttigt aktivt arbete. Därför är reaktiv effekt både en teknisk fråga och en kapacitetsfråga.

Reaktiv effekt har också betydelse för spänningen. Svenska kraftnät beskriver hur inmatning och uttag av reaktiv effekt påverkar spänningsstyrningen i kraftsystemet. Reaktiva resurser behöver i praktiken finnas nära den plats där de behövs, eftersom reaktiv effekt inte kan överföras effektivt över stora avstånd.

Vid brist på reaktiva resurser och spänningsreglerande komponenter minskar marginalerna till spänningsinstabilitet. Det är en anledning till att större anslutningar kan omfattas av tekniska krav på spänningsreglering och förmåga att utbyta reaktiv effekt.

På systemnivå kan generatorer och andra spänningsreglerande resurser användas för att hantera behovet. Svenska kraftnät beskriver också synkronkompensatordrift som en lösning för spänningsreglering och snabb inmatning av reaktiv effekt. Detta är en annan skala än den lokala faskompensering som kan användas i en industri eller fastighet.

Solceller, vindkraft och växelriktare

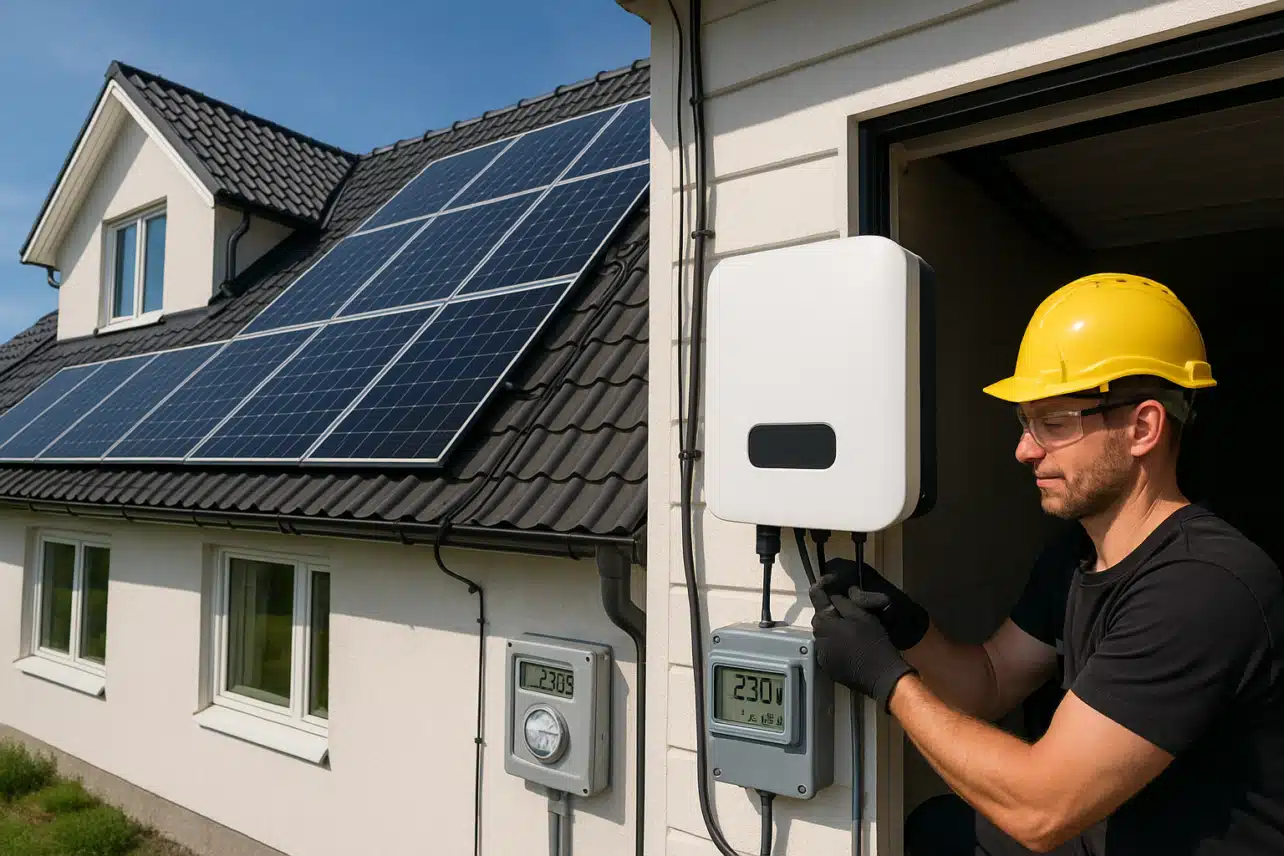

Solcellerna producerar likström, som växelriktaren omvandlar till växelström. Växelriktaren är därför en central del av anläggningen när elkvalitet, aktiv effekt och eventuell reaktiv effekt ska bedömas. Elsäkerhetsverket framhåller att växelriktaren kan påverka elkvaliteten och orsaka störningar; solcellsmodulerna är inte den enda möjliga störningskällan.

Möjliga källor till reaktiv effekt i en solcellsanläggning är växelriktaren samt anläggningens induktiva och kapacitiva laster. Vilka funktioner växelriktaren har för reaktiv effekt, och vilka inställningar som får användas, beror på modell, installation och anslutningsvillkor. Mätning och teknisk dokumentation avgör vilken källa som faktiskt bidrar.

Sol- och vindkraft kan behöva samverka med andra resurser för spänningsreglering och reaktiv effekt när andelen förnybar el ökar. Svenska kraftnät beskriver hur elsystemet behöver hantera spänningsstyrning och reaktiva resurser i takt med förändringar i produktionen. Anslutningskrav kan också omfatta förmåga att utbyta reaktiv effekt.

Så mäter du reaktiv effekt

Reaktiv effekt kan mätas med en elmätare eller effektanalysator som registrerar Q. Energimarknadsinspektionen beskriver nyttan av att mäta aktiv och reaktiv effekt per fas, bland annat för att analysera uttag och inmatning.

I en villa eller mindre solcellsanläggning behöver mätningen anpassas till installationens uppbyggnad. I en större anläggning kan mätning vid huvudcentralen, olika laster och växelriktarens anslutning ge en tydligare bild. Exakt mätmetod och vilken information du kommer åt beror på mätutrustning och installation.

Följ en enkel arbetsgång:

1. Mät aktiv, reaktiv och skenbar effekt per fas där det är relevant.
2. Jämför mätningen vid olika tidpunkter och belastningar.
3. Kontrollera effektfaktorn och när belastningen är som störst.
4. Jämför mätvärdena med växelriktarens dokumentation och anläggningens laster.

På så sätt går det att skilja mellan reaktiv effekt från en enskild last och ett värde som uppstår genom hela anslutningen. Mätningen kan också visa om en föreslagen kompensering verkligen minskar den reaktiva belastningen utan att skapa nya problem.

Reaktiv effektkompensering och faskompensering

Reaktiv effektkompensering innebär att den reaktiva belastningen minskas eller hanteras närmare den utrustning som orsakar den. Kondensatorbatterier kan användas för att kompensera induktiv reaktiv effekt. De är främst relevanta där induktiva laster, exempelvis motorer, ger en tydlig belastning.

Faskompensering ska dimensioneras efter uppmätta värden och installationens förutsättningar. Ett kondensatorbatteri är därför inte en generell lösning för varje villa eller solcellsanläggning. Kompenseringen behöver anpassas så att den motsvarar den faktiska lasten och inte bygger på ett antagande om var den reaktiva effekten kommer ifrån.

Elsäkerhetsverket varnar för så kallade energisparboxar och beskriver kondensatorbatteriers roll vid kompensering av induktiv reaktiv effekt. Ändringar i en fast elinstallation ska bedömas och utföras på rätt sätt av ett registrerat elinstallationsföretag.

Betalar man för reaktiv effekt?

För vanliga hushåll kan du normalt inte utgå från att en separat avgift för reaktiv effekt tas ut. Om en sådan avgift gäller måste det framgå av det specifika elnätsavtalet. För större kunder och industrier kan elnätsägaren ta betalt för reaktiv effekt, vilket gör effektfaktor och mätning mer ekonomiskt betydelsefulla.

Det finns inget generellt belopp som gäller för alla villaägare eller företag. Kontrollera kundkategori, tariff och avtalsvillkor innan du investerar i kompensering. Börja med mätning: utan kunskap om när och var den reaktiva belastningen uppstår går det inte att välja rätt åtgärd.

Vanliga frågor

Vad är skillnaden mellan aktiv och reaktiv effekt?

Aktiv effekt, P, utför nyttigt arbete och mäts i watt. Reaktiv effekt, Q, pendlar mellan källa och last och mäts i VAr. Den aktiva och reaktiva effekten hänger tillsammans med den skenbara effekten genom sambandet S² = P² + Q².

Hur beräknas reaktiv effekt?

I enfas används Q = U × I × sin φ. I trefas med huvudspänning och linjeström används Q = √3 × U × I × sin φ.

Varför behövs reaktiv effekt i elnätet?

Den behövs för elektriska och magnetiska fält, bland annat i motorer och transformatorer. Samtidigt belastar reaktiva strömmar nätet och påverkar spänningsstyrningen. Därför behöver reaktiv effekt produceras eller konsumeras nära rätt plats i systemet.

Hur påverkar reaktiv effekt solceller?

Växelriktaren kan påverka elkvalitet och reaktiv effekt, men reaktiv effekt kan också komma från andra laster i installationen. Bedömningen ska därför bygga på växelriktarens dokumentation och mätning, inte på antagandet att solpanelerna ensamma orsakar problemet.

Hur mäter man reaktiv effekt i en heminstallation?

Använd en elmätare eller effektanalysator som registrerar Q. Mätning per fas kan ge bättre information om uttag och inmatning. Vilka värden som är tillgängliga beror på mätutrustningen och installationen.
